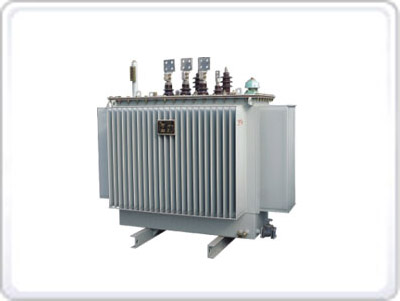

R型鐵芯全密封配電變壓器是一種新型高技術節能型產品。與傳統變壓器相比具有以下特點:
1.鐵芯采用高導磁低損耗冷軋有取向性硅鋼帶,采用R型的鐵芯結構,其鐵芯為卷繞封閉形,截面接近純圓形,磁路中沒有氣隙,磁路更合理,鐵芯經過良好的退火處理后,能徹底消除內應力。
2.線圈采用高、低壓線圈套繞,高壓線圈直接繞在低壓線圈上,二者同心度好,結構緊湊,減少了短路時的徑向力,抗突發短路能力強。
3.空載損耗小,空載勵磁電流小,噪音低。由于卷鐵芯無接縫全部磁通磁化方向與硅鋼片軋壓方向相同,卷鐵芯更充分地發揮了硅鋼片的取向性能,S11卷鐵芯變壓器比同容量的S9空載損耗下降30%,空載電流下降50%~70%。無接縫的卷鐵芯結構,采用專用設備繞制保證了鐵芯緊實為一體,與疊裝鐵芯同樣條件下對比其噪音降低5~10dB。
4.結構簡練。因鐵芯為一整體,故夾件只需對線圈壓緊即可,大大的簡化了結構,并且增強了抗突發短路能力,使運行更加可靠。
5.油箱采用膨脹式波紋油箱,并且采用全密封結構,有效的阻止了空氣對變壓器油的侵蝕,減緩了變壓器油、變壓器絕緣的老化速度,延長了變壓器的使用壽命。
