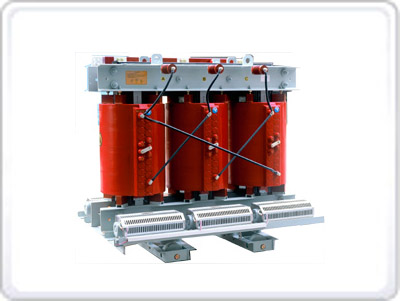

樹脂澆注絕緣干式變壓器,由于采用先進全理的設計及制造工藝,并采用嚴格完善的測試技術,從而保證產品具有良好的電氣性能和機械性能。
高壓和低壓線圈都采用無氧銅導體(電磁線或銅箔),由玻璃纖維增強環氧樹脂組成固體絕緣,整個線圈由樹脂包封。鐵心由優質高導磁率,低損耗冷軋硅鋼片制造,全斜接縫疊裝而成。并采用特殊的綁扎方法。金屬結構件都經過防銹蝕表面處理,鐵心外表面涂敷防腐蝕材料,外觀整潔光滑。
主要特點如下:
1防潮性能好,可以在相對濕度100%的環境中正常運行。投入運行前一般可以不經干燥處理。
2機械強度和熱穩定性好,由于絕緣材料的合理組合,可以獲得與銅導體一直的溫度膨脹系數,具有明顯的抗沖擊,抗溫度變化和抗裂性能。
3能阻燃,能防爆,即使外界火源引燃變壓器所產生的熱量也極小,不會助燃,火源一旦切斷,便可自行熄滅,也不會產生有害氣體污染環境。并可以安裝在負荷中心,節省低壓配電和防火設施費用。
4絕緣性能好,耐雷電沖擊水平高,承受突發短路能力強。
5損耗低,散熱性好,過負載能力強。采用吹風冷卻時,可以使額定容量增加40-50%。
6局部放電量極小,可以保證在工作電壓下長期安全運行。
7噪音低,由于合理的磁路結構設計,以及牢固的綁扎夾緊,線圈端部的彈性支承。需要時,還可以在變壓器底座與安裝基礎之間,加設減震器,從而使噪音得以降低。
