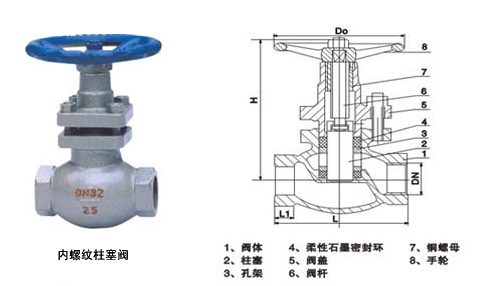

柱塞閥的結構和工作原理:
我公司生產的柱塞閥是由閥體、閥蓋、閥桿、柱塞、手輪等部件組成。當旋轉手輪時,通過閥桿帶動柱塞,使之在兩個密封圈之間上下往復運動,完成閥門的開啟和關閉。
由于密封圈采用新型非常金屬材料制成(PTFE),具有經受長期高溫、高壓而不喪失彈性的性能,而且柱塞與密封圈之間的接觸面積大,再者,密封圈系混合材料性能好,因此,密封可靠,經久耐用。
柱塞閥的適用范圍
該閥適用于冶金、消防、化工、建筑、化肥、輕工等行業中,壓力為1.6-4.0Mpa
為250℃以下的水、氣、油類等介質的管道。?內螺紋連接柱塞閥的主要結構尺寸:
公稱通徑 |
U11SM –16/25/40 C.P.R 主要結構尺寸及外形尺寸 | |||||||
閥體長度 |
接頭長度 |
接頭長度 |
手輪直徑 |
管螺紋 G |
關閉高度 |
開啟高度 |
重量 | |
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
40 |
170 |
22 |
80 |
160 |
11/2 |
198 |
246 |
8.3 |
50 |
200 |
24 |
95 |
200 |
2 |
226 |
282 |
13.2 |
柱塞閥的性能規范:
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
鑄鋼 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
鑄鐵 |
≤180℃ |
水、蒸汽、油品 |
PNl.6 |
不銹鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
含鉬不銹鋼 |
≤200℃ |
氮、氫、尿素等 |
DNl 5-300mm |
柱塞閥的實驗壓力:
實驗項目 |
實驗介質 |
實驗壓力 |
壓強實驗 |
水 |
1.5PN |
高壓密封實驗 |
水 |
1.1 PN |
低壓氣密封實驗 |
氣 |
0 5-0.7MPa |
