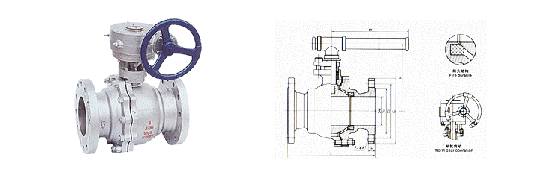

Q341F蝸輪浮動球閥

概述：
　 球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
　 在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
　 球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

主要零件材料:

序號
NO

零件名稱

材質

GB

ASTM

1

閥體

WCB

A2116-WCB

2

密封圈

PTFE

PTFE

3

球體

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石體

WCB

A216-WCB

7

墊片

柔性石墨+不銹鋼

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料壓蓋

WCB

A2116-WCB

10

定位片

25

A105

11

擋圈

65Mn

AISI 1066

12

手柄

K33

A47-667
Gr.32510

13

閥桿

1Cr33

A276-410

14

螺釘

35

A193-B7

15

止推墊片

PTFE

PTFE

技術規范:

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598

　

主要外形尺寸:

公稱通徑

15

20

25

40

50

65

80

100

125

150

200

d1

13

19

25

38

64

64

76

102

127

152

203

L

108

117

127

165

191

191

203

229

356

394

457

H

59

63

75

95

142

142

152

178

252

272

342

W

130

130

160

230

400

400

400

650

1050

1050

1410

Wt(kg)

2.5

3

5

7

15

19

19

33

58

93

160
