蝶閥是用隨閥桿轉動的圓形蝶板作啟閉件，以實現啟閉動作的閥門。蝶閥主要作截斷閥使用，亦可設計成具有調節或截斷兼調節的功能。目前蝶閥在低壓大中口徑管道上的使用越來越多。
1、蝶閥的主要優點
(1)結構簡單、體積小、重量輕。對夾式蝶閥該特點尤其顯著。
(2)流體阻力較小。中大口徑的蝶閥，全開時的有效流通面積較大。
(3)啟閉方便迅速而且比較省力。蝶板旋轉90°角即可完成啟閉。由于轉軸兩側蝶板受介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小。
(4)低壓下可實現良好的密封。大多蝶閥采用橡膠密封圈，故密封性能良好。
(5)調節性能較好。通過改變蝶板的旋轉角度可以較好的控制介質的流量。
|

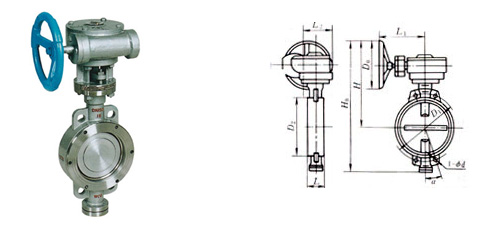

連接尺寸 |
|
通徑DN |
10C |
16C |
25C |
|
L |
D |
D1 |
Z-Φd |
L |
D |
D1 |
Z-Φd |
L |
D |
D1 |
Z-Φd |
|
50 |
43 |
160 |
125 |
- |
|
|
|
|
|
|
|
|
|
65 |
46 |
180 |
145 |
- |
|
|
|
|
|
|
|
|
|
80 |
46 |
195 |
160 |
- |
|
|
|
|
|
|
|
|
|
100 |
52 |
216 |
180 |
2-Φ18 |
64 |
240 |
180 |
4*18 |
64 |
|
190 |
4*22 |
|
125 |
56 |
246 |
210 |
2-Φ18 |
70 |
240 |
210 |
4*18 |
70 |
160 |
220 |
4*26 |
|
150 |
56 |
290 |
240 |
2-Φ23 |
76 |
240 |
240 |
4*22 |
76 |
160 |
250 |
4*26 |
|
200 |
60 |
336 |
295 |
4-Φ23 |
89 |
240 |
295 |
Φ22 |
89 |
240 |
310 |
Φ26 |
|
250 |
68 |
392 |
350 |
8-Φ23 |
114 |
240 |
355 |
Φ26 |
114 |
240 |
370 |
Φ30 |
|
300 |
78 |
440 |
400 |
8-Φ23 |
114 |
316 |
410 |
Φ26 |
114 |
316 |
430 |
Φ30 |
|
350 |
92 |
500 |
460 |
12-Φ23 |
127 |
316 |
470 |
Φ26 |
127 |
316 |
490 |
Φ33 |
|
400 |
102 |
564 |
515 |
12-Φ26 |
140 |
316 |
525 |
Φ30 |
140 |
316 |
550 |
Φ36 |
|
450 |
114 |
615 |
565 |
16-Φ26 |
152 |
316 |
585 |
M27 |
152 |
316 |
600 |
M33 |
|
500 |
127 |
670 |
620 |
16-Φ26 |
152 |
316 |
650 |
Φ32 |
152 |
316 |
660 |
M33 |
|
600 |
154 |
785 |
725 |
16-Φ30 |
178 |
520 |
770 |
Φ36 |
178 |
520 |
770 |
Φ38 |
|
700 |
165 |
900 |
840 |
20-Φ30 |
229 |
520 |
840 |
M33 |
229 |
520 |
875 |
M36 |
|
800 |
190 |
1020 |
950 |
20-Φ34 |
241 |
520 |
950 |
M36 |
241 |
520 |
990 |
M42 |
|
1000 |
216 |
|
|
|
300 |
640 |
1170 |
M39 |
300 |
640 |
1210 |
M52 |
|
1200 |
254 |
|
|
|
|
|
|
|
|
|
|
|
|
1400 |
297 |
|
|
|
|
|
|
|
|
|
|
|
|
1600 |
318 |
|
|
|
|
|
|
|
|
|
|
|
|
1800 |
356 |
|
|
|
|
|
|
|
|
|
|
|
|
2000 |
406 |
|
|
|
|
|
|
|
|
|
|
| | |
