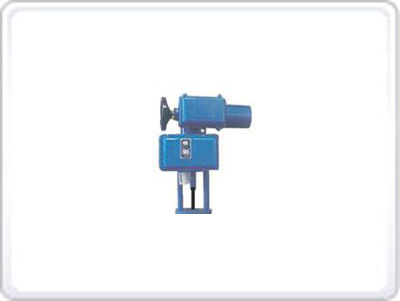

圖片僅供參考,產品以實物為準
規 格: 全系列
單 位: 個
產品概述
(一)它是一個智能化的控制系統。
智能型電動機執行機構,在充分砐取了國內外同類產品先進技術的前提下,根據我國工業控制系統特點,利用現代單片機技術將其功能完全由可靠性的PIC-16C711單片機為核心完成各種控制、各種功能由“軟件”程序去完成。
(二)它是一個功能齊全的控制系統。
1、斷信號保護功能----當輸入信號小于2mA時,視為斷信號,此時輸出軸按使用者預置的狀態動作。預置方式有三種:a、原位,b、全開,c、全關。
2、過流保護功能----當執行機構過流時本機控制電路自動關閉,執行機構保持原位,以保護執行機構及閥門等。
3、動態電制動功能---當電機運轉至給定值=反饋值時,由于運轉慣性惰走會使輸出軸振蕩。此時,由“軟件”程序發出了一個動態電制動指令,(即給出一個瞬間反向電流)使掃行機構立即停止運轉,無惰走振蕩,極大地提高了自動調節系統的可靠性及穩定性。
4、上限及下限限位功能---根據現場需要,角行程在90度范圍內,基它在額定行程范圍內,上、下限兩端限位隨意可調,可調范圍在40%左右。出廠時,下限位設定為4mA,上限位設定為20mA.
(三)它是一個高可靠性及穩定性的控制系統。
所選用的PIC系列單片機,其功能強大,可靠性高。它集中央控制器RAM,ROM,I/O口于一身。因消除了外部引線,受干擾影響的可能幾乎為零。與常規電路的同類產品相比肯有結構緊湊,所用元器件少,體積小,調整方便,故障率低,穩定性高等特點。另因該單片機為單字節指令,消除了操作碼與操作數的混淆,進一步提高了穩定性。否則,程序是燒死在ROM中又在軟件設計上增高了“看門狗”(此看門狗電路在單片機內是獨立工作的,不受時鐘、電路影響)從根本上消除了單片機“死機”的發生,因此,此系統是個非??煽康南到y。綜合上述,SH系列智能型電動執行機構是具有90年代水平的先進機型,是傳統產品的升級換代產品。
