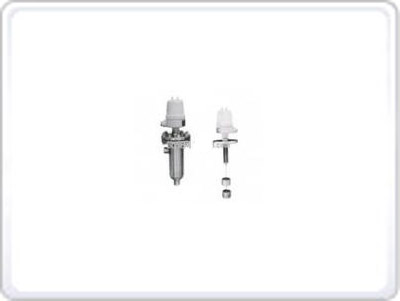

圖片僅供參考,產品以實物為準
規 格: 全系列
單 位: 個
概述:
本系列浮球(筒)液位控制器是在引進國外先進制造技術的基礎上開發的產品。特別適用于石油、化工、食品醫藥、電力等行業在生產過程中對各種敞口或帶壓容器內介質的液位或界位的控制、報警。
控制器可在設備正常運行的情況下,對開關組件進行拆卸、維修。克服了其它類型控制器只能在設備停運及大修期間進行維護的弊博本系列控制器結構形式多樣。能滿足各種不同條件下、要求各異的液位控制場合,是進口同類產品的替換產品。
結構原理:
浮球式液位控制器,利用浮球與液面同步變化而引起磁開關動作的工作原理。當液位升高時,磁性軸套隨之而進入外磁場內,磁鋼吸合,使開關動作,觸點狀態發生變化。同時,液位下降時,磁性軸套下降,磁鋼釋放,觸點轉換為另一狀態。
浮 筒式液位控制器,其特點是以浮筒為測量元件。該浮筒懸掛在一根彈簧上,當液位上升時,液體對浮筒所產生的浮力增大,浮筒有效重量減少,從而使彈簧移到一新 的平衡位置上。當彈簧移動時,磁性軸套也隨之移動,并進入外磁場內,使開關動作、觸點狀態發生變化。同樣,液位下降時,又使開關動作,觸點轉換到另一狀態 上。
由于采用這一原理,移動浮筒在鋼索上的位置,即可方便地改變控制點或上下限的控制范圍。另由于采用彈簧作為機構平衡又可增加浮筒的有效重量,有利于控制器壓力等級的提高。
