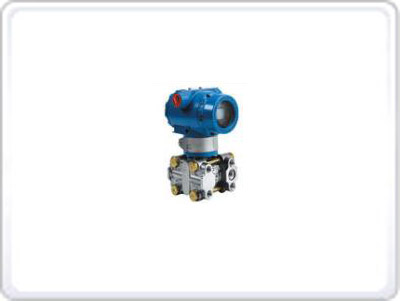

圖片僅供參考,產品以實物為準
規(guī) 格: 全系列
單 位: 個
小 膜盒電容式變送器是我公司引進國外先進技術和設備生產的精巧型變送器。其關鍵原材料和零部件均采用進口,設計原理先進、品種規(guī)格齊全、安裝使用簡便。該機 型外觀上融合了目前國內被廣泛使用的3051和EJA的特點,使其具有無可比擬的向前、向后的兼容性,可避免您因產品過時或超前所引起的浪費,保護您的投 資。為適應國內自動化水平,該系列產品有普通模擬輸出型和帶HART現(xiàn)場總線協(xié)議的智能型兩種產品。
※ 工作原理
被測介質的兩種壓力通入高、低兩壓力室,作用在δ元件(即敏感元件)的兩隔離膜 片上,通過隔離膜片和δ元件內的填充液傳送到預張緊的測量膜片兩側。測量膜片與兩側絕緣體上的電極各組成一個電容器,在無壓力通入或兩側壓力均等時測量膜 片處于中間位置,兩側兩電容器的電容量相等。當兩側壓力不一致時,致使測量膜片產生位移,其位移量和壓力差成正比,故兩側電容量就不等,通過檢測此電容極 板上的差動電容,再由電子線路把差動電容轉換放大成4-20mADC的二線制電流信號。壓力變送器和絕對壓力變送器的工作原理和差壓變送器相同,所不同的 是低壓室壓力是大氣壓或真空。
