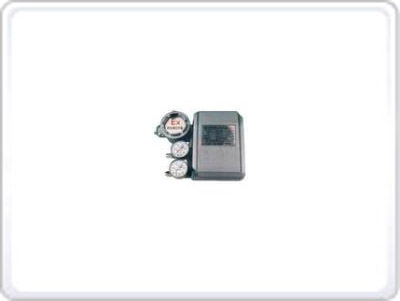

圖片僅供參考,產品以實物為準
規 格: 全系列
單 位: 個
功能簡介
電氣閥門定位器是引進國外最新設計,由本廠開發成功的產品。其技術性能均達到國外同類產品水平,并經“*********儀器儀表防爆安全監督檢驗站”檢驗合格,獲得*********防爆合格證書。
本定位器的作用是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號,而且具有閥門定位功能,即克服閥桿摩控力,抵消被調價質壓力變化而引起的不平衡力,從而使閥門開度對應于調節裝置輸出的控制信號,實現正確定位。由于本定位器具有防爆結構,故能使用于爆炸危險場所。
技術參數
(1)、精度:小于全行程±1%。
(2)、回差:小于全行程1%。
(3)、死區:小于全行程0.4%。
(4)、特性:線性(可改變成快開、等百分比特性)。
(5)、氣源壓力:0.14-0.16MPa 0.17-0.5MPa。
(6)、******流量:140NL/min(當氣源壓力在0.14MPa時)。
(7)、耗氣量:5NL/min(當氣源壓力在0.14MPa時)。
(8)、環境溫度:-25℃~+55℃。
(9)、環境濕度:10-90%RH。
(10)、******行程速度:4mm/秒(配ZH -22執行機構時)。
(11)、輸入阻抗:250 Ω(4-20mADC) 100Ω(10-50mADC)。
(12)、電氣連接:G1/2螺紋。
(13)、氣管連接:卡套式氣管接頭(φ6或φ8)。
(14)、防爆(防護)型式(等級):隔爆型d(Diibt6),本質安全型 i(iaIICT6)
(15)、外殼材料:鋁合金 噴朔工藝處理
(16)、外形尺寸:231*196*106(mm)(長*寬*高)
(17)、重 量: 3.5kg
產品特點
1、引進國外先進設計,具有可靠性高、體積些重量輕等特點。
2、磁電組件部分采用新型動圈結構,可靠、穩定、線性好。
3、除防爆接線盒外,在危險性區域現場可打開殼蓋進行調整及檢修。
4、量程、零點調整鈕采用手輪式,調整方便、并帶有鎖定裝置。
5、配有與各類型執行機構相配的安裝板及附件,故安裝容易、調整方便。
6、防爆性能:本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡCT6。
7、結構緊湊,精密可靠 本產品零部件精密壓鑄,外形及內部結構制作工藝精致,各機構經優化組合設計,整機結構緊湊,采用不銹鋼緊固件和先進的噴朔工藝處理.生產制造標志永久性等,具備了良好的防腐性能。
8、本定位器可根據要求.附采用活動可調節阻尼機構,使具有輸出流量可調的特點。
