ZW6-12/630-16(20) 型 戶外真空斷路器
概 述
ZW6-12/630-16(20)型戶外真空斷路器適用于12kV及以下，交流50Hz的三相電力系統。主要用于農網和城網作分，合負荷電流、過載電流及短路電流之用，也可用于其它類似場所，還可作為城市市區12kV級電網的分段開關。
使用環境條件
a.周圍空氣溫度：上限+40℃，下限-40℃；
b.海拔：＜2000m;
c.相對濕度：日平均不大于95%，月平均不大于90%；
d.風壓：不超過700Pa(相當于風速34m/s)；
e.空氣污穢程度按GB5582規定為IV級；
f.地震烈度不超過8度。

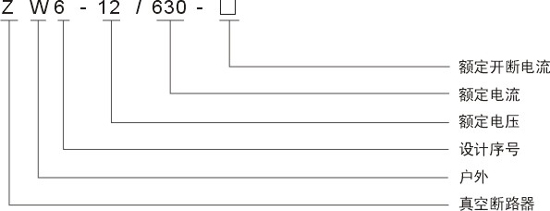

型號含義

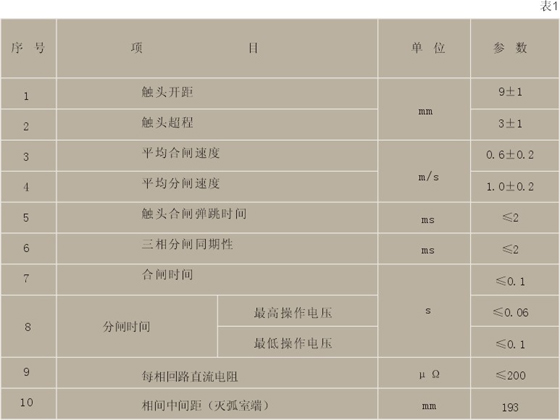

主要技術參數 斷路器的裝配調整參數見表1

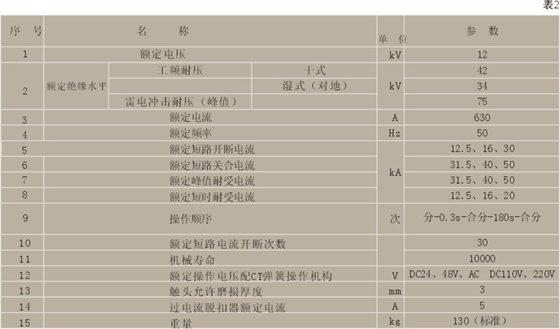

斷路器的額定技術參數見表2

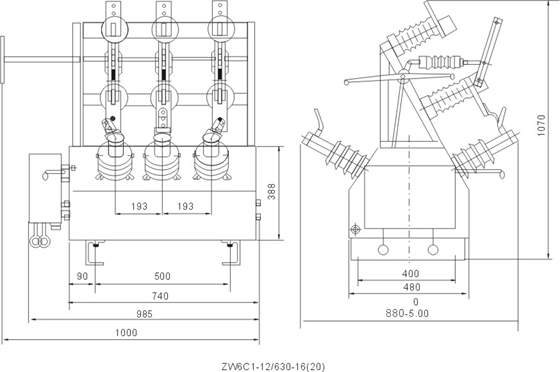

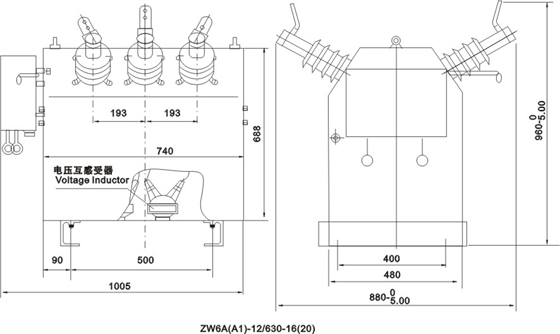

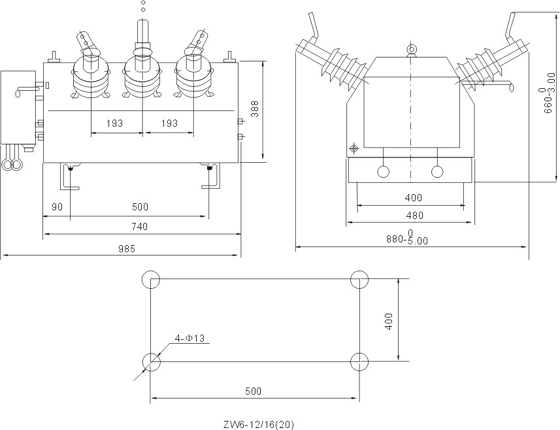

外形圖
