止回閥又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥用于管路系統,靠管路中介質本身的流動產生的力自動開啟和關閉的,屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。
執行標準
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
JIS B2074 B2084 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2074 B2084 |
JIS B2003 |
性能規范
閥體材料 |
SCPH2-11 |
SCPH-32 |
SCS13A |
SCS19A |
SCS14A |
SCSl6A |
SCPL1 |
適用溫度 |
≤425℃ |
≤540℃ |
≤275℃ |
≤200℃ |
≤275℃ |
≤200℃ |
-45.150℃ |
適用介質 |
水、蒸氣、油品 |
硝酸類 |
醋酸類 |
氨氣、液氨 |

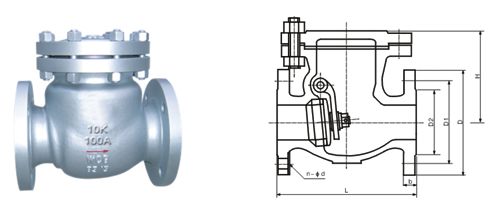

日標止回閥主要尺寸
DN |
1OK | ||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
15 |
1/2 |
108 |
95 |
70 |
52 |
12 |
4-15 |
79 |
79 |
20 |
3/4 |
117 |
100 |
75 |
58 |
14 |
4-15 |
79 |
79 |
25 |
1 |
127 |
125 |
90 |
70 |
14 |
4-19 |
110 |
110 |
40 |
11/2 |
165 |
140 |
105 |
85 |
16 |
4-19 |
154 |
154 |
50 |
2 |
203 |
155 |
120 |
100 |
16 |
4-φ19 |
165 |
165 |
65 |
21/2 |
216 |
175 |
140 |
120 |
18 |
4-φ19 |
175 |
175 |
80 |
3 |
241 |
185 |
150 |
130 |
18 |
8-φ19 |
190 |
190 |
100 |
4 |
292 |
210 |
175 |
155 |
18 |
8-φ19 |
215 |
215 |
125 |
5 |
330 |
250 |
21O |
185 |
20 |
8-φ23 |
240 |
240 |
150 |
6 |
356 |
280 |
240 |
215 |
22 |
8-φ23 |
265 |
265 |
200 |
8 |
495 |
330 |
290 |
265 |
22 |
12-φ23 |
320 |
320 |
250 |
10 |
622 |
400 |
355 |
325 |
24 |
12-φ25 |
365 |
365 |
300 |
12 |
698 |
445 |
400 |
370 |
24 |
16-φ25 |
415 |
415 |
350 |
14 |
787 |
490 |
445 |
415 |
26 |
16-φ25 |
460 |
460 |
400 |
16 |
864 |
560 |
51 0 |
475 |
28 |
16-φ27 |
495 |
495 |
450 |
18 |
978 |
620 |
565 |
530 |
30 |
20-φ27 |
550 |
550 |
500 |
20 |
978 |
675 |
620 |
585 |
30 |
20-φ27 |
610 |
610 |
日標止回閥主要尺寸
600 |
24 |
1295 |
795 |
730 |
690 |
32 |
24-φ33 |
660 |
660 |
700 |
28 |
1448 |
905 |
840 |
800 |
34 |
24-φ33 |
725 |
725 |
800 |
32 |
/ |
1020 |
950 |
905 |
36 |
28-φ33 |
780 |
780 |
850 |
34 |
/ |
1070 |
1000 |
955 |
36 |
28-φ33 |
835 |
835 |
900 |
36 |
1956 |
1120 |
1050 |
1005 |
38 |
28-φ33 |
890 |
890 |
20K | |||||||||
15 |
1/2 |
152 |
95 |
70 |
52 |
14 |
4-φ15 |
79 |
79 |
20 |
3/4 |
178 |
1OO |
75 |
58 |
16 |
4-φ15 |
110 |
110 |
25 |
1 |
216 |
125 |
9 |
70 |
16 |
4-φ19 |
154 |
154 |
40 |
11/2 |
241 |
140 |
105 |
85 |
18 |
4-φ19 |
165 |
165 |
50 |
2 |
267 |
155 |
120 |
100 |
18 |
8-φ19 |
190 |
190 |
65 |
21/2 |
292 |
175 |
140 |
120 |
20 |
8-φ19 |
205 |
205 |
80 |
3 |
318 |
200 |
160 |
135 |
22 |
8-φ23 |
220 |
220 |
100 |
4 |
356 |
225 |
185 |
160 |
24 |
8-φ23 |
245 |
245 |
125 |
5 |
400 |
270 |
225 |
195 |
26 |
8-φ25 |
268 |
368 |
150 |
6 |
444 |
305 |
260 |
230 |
28 |
12-φ25 |
295 |
295 |
200 |
8 |
533 |
350 |
305 |
275 |
30 |
12-φ25 |
330 |
330 |
250 |
10 |
622 |
430 |
380 |
345 |
34 |
12-φ27 |
420 |
420 |
300 |
12 |
711 |
480 |
430 |
395 |
35 |
16-φ27 |
480 |
480 |
350 |
14 |
838 |
540 |
480 |
440 |
40 |
16-φ33 |
535 |
535 |
400 |
16 |
864 |
605 |
540 |
495 |
46 |
16-φ33 |
585 |
585 |
450 |
18 |
978 |
675 |
605 |
560 |
48 |
20-φ33 |
615 |
615 |
500 |
20 |
1016 |
730 |
660 |
615 |
50 |
20-33 |
610 |
610 |
600 |
24 |
1346 |
845 |
770 |
720 |
54 |
24-39 |
660 |
660 |
700 |
28 |
1499 |
995 |
900 |
840 |
64 |
24-48 |
725 |
725 |
800 |
32 |
/ |
1140 |
1030 |
960 |
72 |
24-56 |
780 |
780 |
850 |
34 |
/ |
1200 |
1090 |
1020 |
74 |
24-56 |
835 |
835 |
900 |
36 |
2083 |
1250 |
1140 |
1070 |
76 |
28-56 |
890 |
890 |
40K | |||||||||
15 |
1/2 |
165 |
115 |
80 |
55 |
20 |
4-φ19 |
110 |
110 |
20 |
3/4 |
190 |
120 |
85 |
60 |
20 |
4-φ19 |
110 |
110 |
25 |
1 |
216 |
130 |
95 |
70 |
22 |
4-φ19 |
165 |
165 |
40 |
11/2 |
241 |
160 |
120 |
90 |
24 |
4-φ23 |
190 |
190 |
50 |
2 |
292 |
165 |
130 |
105 |
26 |
8-φ19 |
205 |
205 |
65 |
21/2 |
330 |
200 |
160 |
130 |
30 |
8-φ23 |
220 |
220 |
80 |
3 |
356 |
210 |
170 |
140 |
32 |
8-φ23 |
245 |
245 |
100 |
4 |
432 |
250 |
205 |
165 |
36 |
8-φ25 |
295 |
295 |
125 |
5 |
508 |
300 |
250 |
240 |
40 |
8-φ27 |
300 |
300 |
150 |
6 |
559 |
355 |
295 |
200 |
44 |
12-φ33 |
330 |
330 |
200 |
8 |
660 |
405 |
345 |
290 |
50 |
12-φ33 |
420 |
420 |
250 |
10 |
787 |
475 |
410 |
355 |
56 |
12-φ33 |
480 |
480 |
300 |
12 |
838 |
540 |
470 |
41O |
60 |
16-φ39 |
535 |
535 |
350 |
14 |
889 |
585 |
515 |
455 |
64 |
16-φ39 |
585 |
585 |
400 |
16 |
991 |
645 |
570 |
515 |
70 |
16-φ39 |
615 |
615 |
