柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、手輪等部件組成。當旋轉手輪時,通過閥桿帶動柱塞閥沿導向環上下運動,使柱塞端部斜錐面分離或吻合完成閥門的開啟和關閉。
我公司生產的密封圈采用加彈性強、耐磨性高的無毒新型材料,所以密封可靠,經久耐用,從而提高閥門的使用壽命。
本閥門結合柱塞的無泄漏優點和截止閥啟閉快的特點,成為一種結構新穎,用途廣泛的新品種,其優越性無勝于普通截止閥,且完全可以取代普通截止閥使用,并成為工、民、建等單位推薦產品。
柱塞截止閥的適用范圍:該閥適用于冶金、電業、化工煉油、化肥、輕工、食品等行業中。適用于密封性能要求高,壓力狀況不穩定的場合,耐溫425℃以下的水、汽、氣、油類等介質的管道。
產品性能規范
公稱壓力 PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
MPa |
殼體試驗壓力 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 | |
高壓密封試驗壓力 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 | |
低壓氣密封試驗壓力 |
0.5~0.7 | |||||
適用介質 |
C,I 水、油品、蒸汽 |
P硝酸類 | ||||
適用溫度 |
≤ 425℃ |
≤ 200℃ |

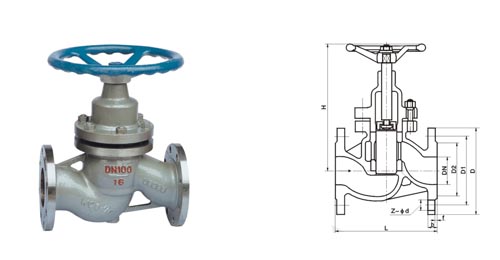

主要外形和連接尺寸
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-φd |
重量 WT(kg) |
1.6 |
15 |
130 |
128 |
95 |
65 |
45 |
14 |
2 |
4-14 |
3 |
20 |
150 |
165 |
105 |
75 |
55 |
16 |
2 |
4-14 |
5 | |
25 |
160 |
190 |
115 |
85 |
65 |
16 |
2 |
4-14 |
7 | |
32 |
180 |
216 |
135 |
100 |
78 |
18 |
2 |
4-18 |
8 | |
40 |
200 |
236 |
245 |
110 |
85 |
18 |
3 |
4-18 |
12 | |
50 |
230 |
250 |
160 |
19.5 |
100 |
20 |
3 |
4-18 |
16 | |
65 |
290 |
255 |
180 |
145 |
120 |
20 |
3 |
4-18 |
22 | |
80 |
310 |
255 |
195 |
160 |
135 |
22 |
3 |
8-18 |
27 | |
100 |
350 |
259 |
215 |
180 |
155 |
24 |
3 |
8-18 |
40 | |
125 |
400 |
352 |
245 |
210 |
185 |
26 |
3 |
8-18 |
72 | |
150 |
480 |
362 |
280 |
240 |
210 |
28 |
3 |
8-23 |
97 | |
200 |
600 |
385 |
335 |
295 |
265 |
30 |
3 |
12-23 |
205 | |
2.5 |
15 |
130 |
133 |
95 |
65 |
45 |
16 |
2 |
4-14 |
4 |
20 |
150 |
178 |
105 |
75 |
55 |
16 |
2 |
4-14 |
6 | |
25 |
160 |
180 |
115 |
85 |
65 |
16 |
2 |
4-14 |
7 | |
32 |
180 |
195 |
135 |
100 |
78 |
18 |
2 |
4-18 |
10 | |
40 |
200 |
220 |
145 |
110 |
85 |
18 |
3 |
4-18 |
13 | |
50 |
230 |
250 |
160 |
125 |
100 |
20 |
3 |
4-18 |
17 | |
65 |
290 |
279, |
180 |
145 |
120 |
22 |
3 |
8-18 |
24 | |
80 |
310 |
275 |
195 |
160 |
135 |
22 |
3 |
8-18 |
33 | |
100 |
350 |
312 |
230 |
190 |
160 |
24 |
3 |
8-23 |
49 | |
125 |
400 |
365 |
270 |
220 |
188 |
28 |
3 |
8-25 |
87 | |
150 |
480 |
410 |
300 |
250 |
218 |
30 |
3 |
8-25 |
115 | |
200 |
600 |
450 |
360/375 |
310/320 |
278/282 |
34/38 |
3 |
12-25/30 |
210 | |
6.4 |
15 |
170 |
145 |
105 |
75 |
55 |
18 |
2 |
4-14 |
5 |
20 |
190 |
195 |
125 |
90 |
68 |
20 |
2 |
4-18 |
7 | |
25 |
210 |
202 |
135 |
100 |
78 |
22 |
2 |
4-18 |
8 | |
32 |
230 |
226 |
150 |
110 |
82 |
24 |
2 |
4-23 |
12 | |
40 |
260 |
239 |
165 |
125 |
95 |
24 |
3 |
4-23 |
15 | |
50 |
300 |
265 |
175 |
135 |
105 |
26 |
3 |
4-23 |
19 | |
65 |
340 |
287 |
200 |
160 |
130 |
28 |
3 |
8-23 |
26 | |
80 |
380 |
301 |
210 |
170 |
140 |
30 |
3 |
8-23 |
37 | |
100 |
430 |
346 |
250 |
200 |
168 |
32 |
3 |
8-25 |
55 |
