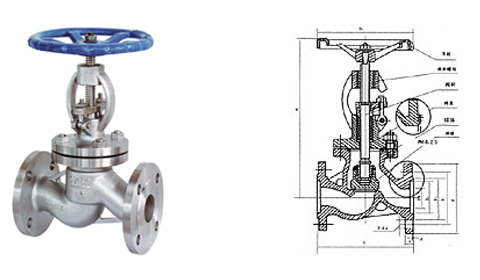

J41W不銹鋼截止閥

產品說明：

截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。
1、截止閥的主要優點
(1)與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
(2)密封面不易磨損、擦傷，密封性較好，壽命較長。
(3)啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。

我公司生產的截止閥已廣泛應用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

不銹鋼截止閥主要尺寸：

2.5MPa		DN		L		D		D1		D2		B		n-φd		H		D0
RF J41H J4lY J41W J4lF J41N 25 25P 25R 25I		10		130		90		60		40		16		4-φ14		198		120
		15		130		95		65		45		16		4-φ14		218		120
		20		150		105		75		55		16		4-φ14		258		140
		25		160		115		85		65		16		4-φ14		275		140
		32		180		135		100		78		18		4-φ18		280		160
		40		200		145		110		85		18		4-φ18		330		180
		50		230		160		125		100		20		4-φ18		350		200
		65		290		180		145		120		22		8-φ18		400		280
		80		310		195		160		135		22		8-φ18		355		280
		100		350		230		190		160		24		8-φ23		415		320
		125		400		270		220		188		28		8-φ25		460		360
		150		480		300		250		218		30		8-φ25		510		450
		200		600		360		3lO		278		34		12-φ25		710		500
		250		650		425		370		332		36		12-φ30		786		550
		300		750		485		430		390		40		16-φ30		925		600
		350		850		550		490		448		44		16-φ34		1075		700
		400		950		610		550		505		48		16-φ34		1235		800
		450		1200		660		600		555		50		20-φ34		-		1000
		500		1250		730		660		61O		52		20-φ41		-		1000
4．OMPa	DN		L		D		Dl		D2		D6		b		n-φd		H		DO
MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I	10		130		90		60		41		35		14		4-φ14		198		120
	15		130		95		65		45		40		16		4-φ14		233		120
	20		150		105		75		55		51		16		4-φ14		275		140
	25		160		115		85		65		58		16		4-φ14		285		160
	32		180		135		100		78		66		18		4-φ18		302		160
	40		200		145		110		85		76		18		4-φ18		355		200
	50		230		160		125		100		88		20		4-φ18		373		200
	65		290		180		145		120		110		22		8-φ18		408		280
	80		310		195		160		135		121		22		8-φ18		436		280
	100		350		230		190		160		150		24		8-φ23		480		320
	125		400		270		220		188		176		28		8-φ25		588		360
	150		480		300		250		218		204		30		8-φ25		611		400
	200		600		375		320		282		260		38		12-φ30		720		400
6.4MPa	15		170		105		75		55		40		18		4-φ14		195		400
MFM J41H J41Y J41W J41F J41N 64 64P 64R 64I	20		190		125		90		68		51		20		4-φ18		228		160
	25		210		135		100		78		58		22		4-φ18		275		180
	32		230		150		110		82		66		24		4-φ23		325		200
	40		260		165		125		95		76		24		4-φ23		360		240
	50		300		175		135		105		88		26		4-φ23		4lO		280
	65		340		200		160		130		110		28		8-φ23		450		320
	80		380		210		170		140		121		30		8-φ23		485		360
	100		430		250		200		168		150		32		8-φ25		537		400
	125		500		295		240		202		176		36		8-φ30		631		400
	150		550		340		280		240		204		38		8-φ34		646		450
	200		650		405		345		300		260		44		12-φ34		813		500
10.0MPa	10		170		100		70		50		35		20		4-φ14		198		140
J41H J41Y J41W 100 100P 100R 100I	15		170		105		75		55		40		20		4-φ14		202		140
	20		190		125		90		68		51		22		4-φ18		228		160
	25		210		135		100		78		58		24		4-φ18		250		180
	32		230		150		110		82		66		24		4-φ23		326		200
	40		260		165		125		95		76		26		4-φ23		360		240
	50		300		195		145		112		88		28		4-φ25		414		280
	65		340		220		170		138		110		32		8-φ25		434		320
	80		380		230		180		148		121		34		8-φ25		547		360
	100		430		265		2lO		172		150		38		8-φ30		621		400
	125		500		310		250		210		176		42		8-φ34		732		400
	150		550		350		290		250		204		46		12-φ34		840		450
	200		650		430		360		312		260		54		12-φ41		925		500
16.0MPa	15		170		110		75		52		40		24		4-φ18		148		140
J41H J41Y J41W 160 160P 160R 160I	20		190		130		90		62		51		26		4-φ23		158		160
	25		210		140		100		72		58		28		4-φ23		175		180
	32		230		165		115		85		66		30		4-φ25		200		200
	40		260		175		125		92		76		32		4-φ27		231		240
	50		300		215		165		132		88		36		8-φ25		262		280
	65		340		245		190		152		110		44		8-φ30		303		320
	80		380		260		205		168		121		46		8-φ30		341		360
	100		430		300		240		200		150		48		8-φ34		485		400
