柱塞閥的結構和工作原理

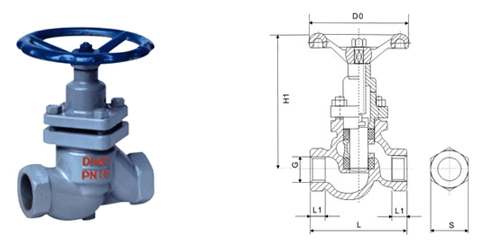

由閥體、閥蓋、閥桿、柱塞、手輪等部件組成。當旋轉手輪時，通過閥桿帶動柱塞，使之在兩個密封圈之間上下往復運動，完成閥門的開啟和關閉。

由于密封圈采用新型非常金屬材料制成（PTFE），具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。

柱塞閥的適用范圍

該閥適用于冶金、消防、化工、建筑、化肥、輕工等行業中，壓力為1.6-4.0Mpa,溫度為250℃以下的水、氣、油類等介質的管道。

柱塞閥的技術參數：

公稱口徑：DN15-DN50　　公稱壓力：1.6Mpa-10.0Mpa　　適用介質：水、氣、油等

適用溫度：≤250℃　　連接形式：內螺紋　　　材質：鑄鐵、鑄鋼、不銹鋼、鍛鋼等
