樂清市麒泰電氣有限公司

咨詢熱線:13968777222

當前位置:首頁 > 產品中心 > 閥門水泵產品系列 > 球閥 > Q41F不銹浮動球閥

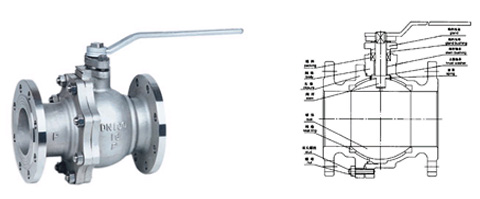

Q41F不銹浮動球閥

概述:
  球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。
  在各種閥門中,球閥的流動阻力最小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過。
  球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。

主要零部材料:

序號
NO

零件名稱

材質

GB

ASTM

1

閥體

WCB

A2116-WCB

2

密封圈

PTFE

PTFE

3

球體

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石體

WCB

A216-WCB

7

墊片

柔性石墨+不銹鋼

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料壓蓋

WCB

A2116-WCB

10

定位片

25

A105

11

擋圈

65Mn

AISI 1066

12

手柄

K33

A47-667
Gr.32510

13

閥桿

1Cr33

A276-410

14

螺釘

35

A193-B7

15

止推墊片

PTFE

PTFE

技術規范:

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25
