樂清市麒泰電氣有限公司

咨詢熱線:13968777222

當前位置:首頁 > 產品中心 > 低壓電器產品總匯系列 > 互感器、計量箱系列 > 保護型電流互感器(CTD□□□A 0.1級)

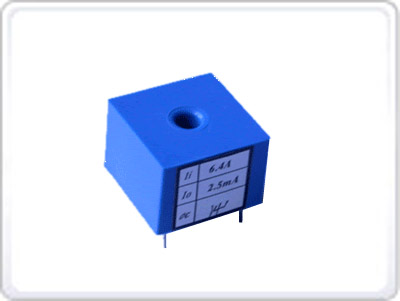

保護型電流互感器(CTD□□□A 0.1級)

技術特點及相關參數:
●電磁隔離,精度高,無漂移
●MTBF>10萬小時
●全樹脂密封,可靠性高
●工作溫度-25℃~+75℃
●隔離耐壓AC2500V/1分鐘
●頻響20~50KHZ,尤其適合工頻信號檢測
?楢楤昭}? ●輸入電流10A、50A、80A、100A、5~150A
●輸出電流5mA、20mA、40mA、20mA、0.35mA~10.5mA
●30倍過載,持續5秒
●輸入穿孔為Ф5mm
●線性度0.1%,耐沖擊性強
●相差小于5分(補償后)
●小巧輕便,能直接焊接在印刷線路板上
●對應型號CTD□□□A
使用說明

  CTD□□□A互感器系列是一種超小型精密電流互感器,典型應用電路如圖所示。根據Vo=Io(R+W),調節反饋電阻R+W,即可獲得所需的輸出電壓。精度要求不高時,可不用W。可調節電阻r 及電容C用于補償相移,不需補償時,可以不接。所用電阻均要求溫度系數小于50PPM。
