概述 | |
本型電壓、電流組合互感器系供交流50Hz、額定電壓10kV三相線路中,作為電壓、電流和電能測量和繼電保護用。適用于農村戶外變電,也可用于工業企業小型變、配電所。本產品可取代JLSJW-10型油浸式組合互感器。 | |
結構簡介 | |

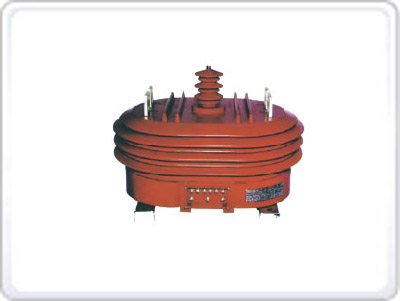

本型電壓互感器為外環氧樹脂(瑞士 Ciba CW5837)澆注全封閉、支柱式結構。由于采用戶外環氧樹脂澆注,產品具有耐電弧、耐紫外線、耐老化、壽命長等特點。本產品由兩臺單相全絕緣電壓互感器組成“V”形接線,兩臺電流互感器分別串接在A、C相上,并且電流互感器二次繞組帶有抽頭可得到不同的電流變比。 二次出線端有接線保護罩,其下方有出線孔,接線方便安全可靠并能實現防竊電措施。底座槽鋼上有4個安裝孔供安裝用。 | |
技術參數 | |
1.額定絕緣水平:12/42/75; 2.表面爬電距:滿足Ⅲ級污穢等級; 3.本型組合互感器系由單相電壓互感器及單相電流互感器組合成三相,電壓互感器用V/V-12接線; 4.本型組合互感器滿足GB1208-1997《電流互感器》,GB1207-1997《電壓互感器》,GB17201-1997《組合互感器》之要求; 5.電壓感器額定變比:1000/100,三相額定二次輸出:0.2級20 x 3 (VA),0.5級50 x 3 (VA),極限輸出400 x 3 (VA); 6.負載功率因數COSφ=0.8(滯后),電流互感器儀表保安系數FS<10; 7.環境溫度:-30℃~+40℃; 8.海拔高度:≤1000米; |
