特點：

LXP1(3SE3)系列行程開關產品品種規格齊全，型式多樣，結構嚴密，外形美觀，性能優良，動作靈活可靠，安裝使用方便，易于維修調整，時機械行業和其它行業最理想的電氣控制開關之一。

標準：

符合GB/T14048.1和GB14048.5。

用途：

該系列產品適用于交流40～60Hz，電壓至380V及直流電壓220V，電流至10A控制電路中，將機械信號轉變成電氣信號，用來控制機械動作或用作程序控制。

結構：

行程開關分開啟式和保護式兩大類。開關型式分別有一常開一常閉、一常開二常閉、二常開一常閉、二常開二常閉；動作方式有瞬動型和蠕動型。頭部結構有直動、滾輪直動、杠桿、單輪、雙輪、滾輪擺桿可調、杠桿可調和彈簧桿等。配用塑料基座的為開啟式；配用硅鋁合金（寬型、窄型）外殼的為保護式。



基本參數：

開關的額定絕緣電壓為交流380V；

開關的額定工作電壓為交流380V，直流220V；

開關的約定發熱電流為10A；

開關的使用類別為AC-15、DC-13；

開關的額定操作頻率為1200次/h。

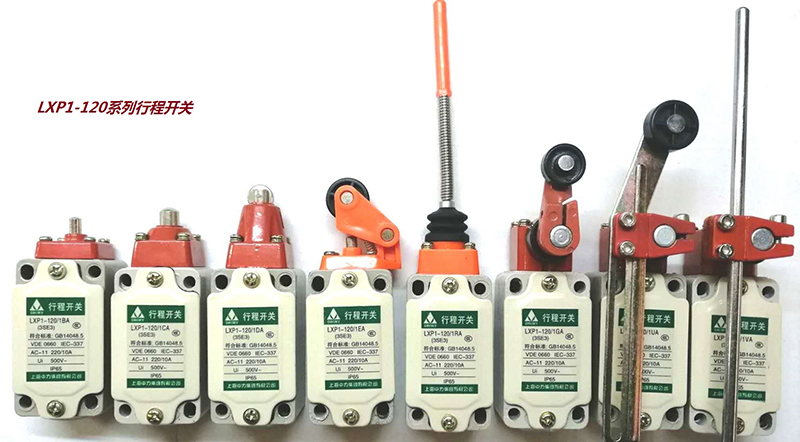

操作系統特征：

B型： 直動、自動復位。

C型： 直動、自動復位、有緩沖。

D型： 直動、有滾輪、自動復位、有緩沖。

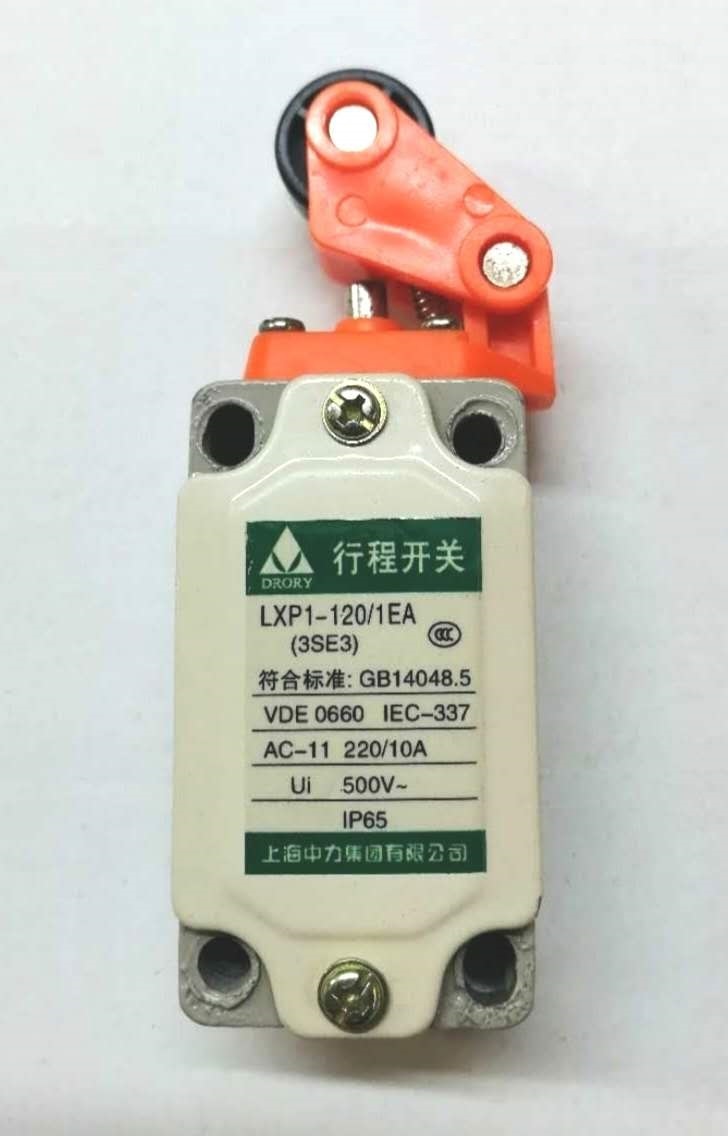

E型： 角杠桿、有滾輪、自動復位。

F型： 角杠桿、有滾輪、自動復位。

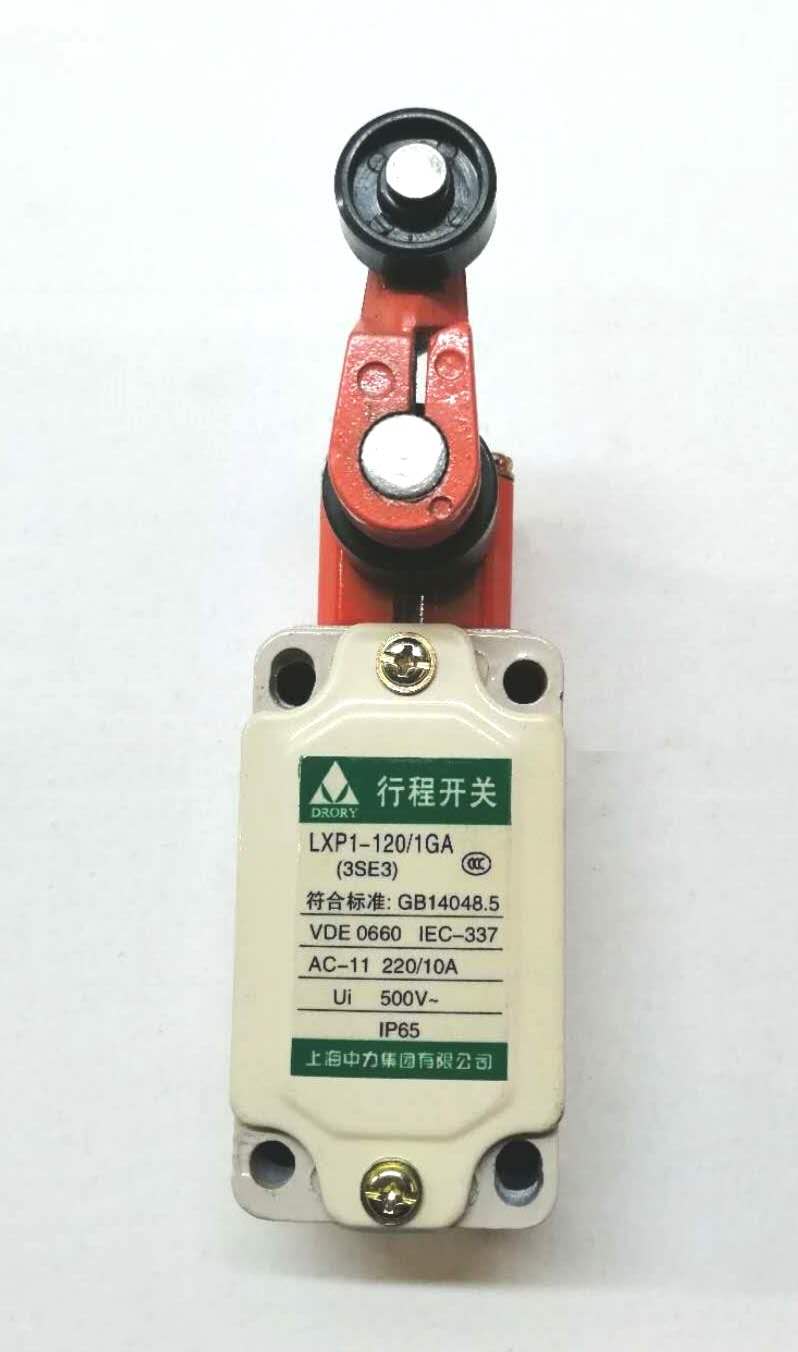

G型： 單搖桿、轉動單輪、自動復位、搖桿任意角度安裝。

J型： 單搖桿、轉動單輪、自動復位、搖桿在四個方向安裝。

H型： 單搖桿、轉動單輪、自動復位、有阻尼搖桿任意角度安裝。

K型： 單搖桿、轉動單輪、自動復位、搖桿在四個方向上安裝、有阻尼。

U型： 長度可調單搖桿、單輪、自動復位。

N型： 長度可調單搖桿、單輪、自動復位、有阻尼。

P型： 鋁桿長度可調、自動復位、有阻尼。

Q型： 塑料桿長度可調、自動復位、有阻尼。

V型： 鋁桿長度可調、自動復位。

W型： 塑料桿長度可調、自動復位。

T型： 叉型桿、雙輪、不自動復位。

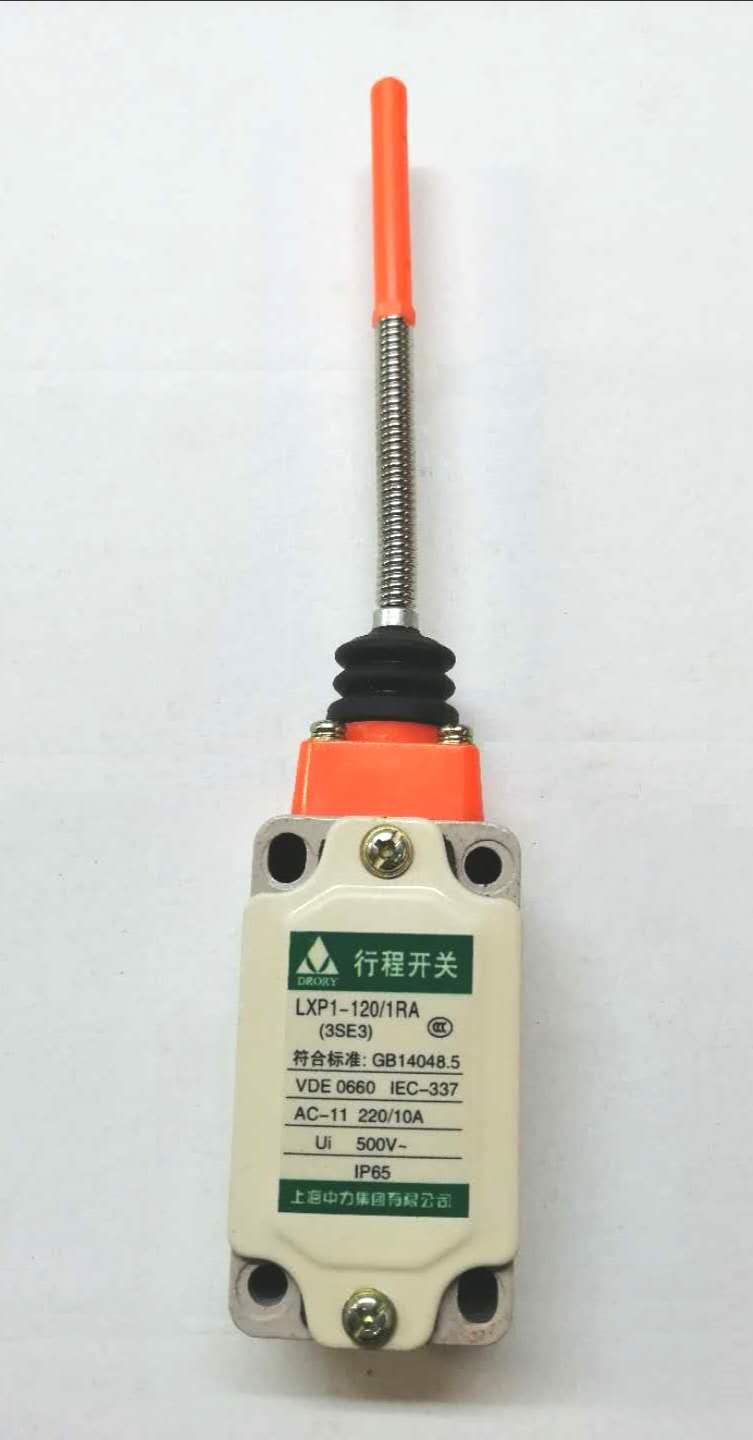

R型： 萬向型、自動復位。
